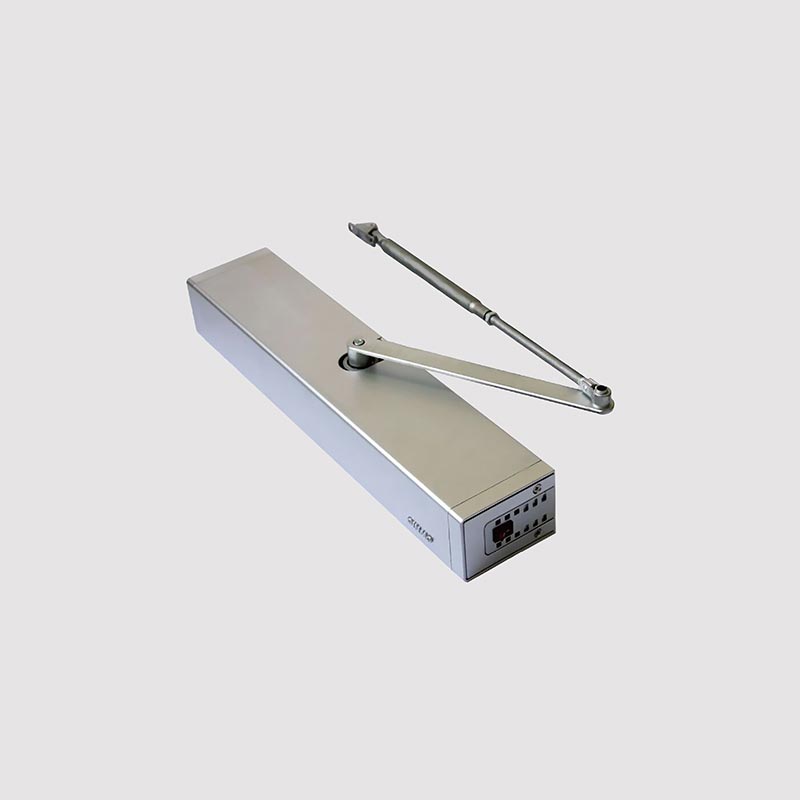

300 किलो स्वचालित स्विंग ऑपरेटर

OWNIC चीन स्थित एक निर्माता है जो उच्च गुणवत्ता वाले 300 किलोग्राम स्वचालित स्विंग ऑपरेटरों की आपूर्ति करने में सक्षम है। 150 किलोग्राम मॉडल की तुलना में, यह स्विंग डोर ऑपरेटर हवा प्रतिरोध, उच्च-आवृत्ति संचालन और उच्च-टोक़ नियंत्रण के मामले में बेहतर प्रदर्शन प्रदान करता है, जो इसे औद्योगिक दरवाजा प्रणालियों के लिए आदर्श रूप से अनुकूल बनाता है।

तकनीकी डाटा:

300 किलोग्राम स्वचालित स्विंग ऑपरेटर कैसे काम करता है?

1. ट्रिगर सिग्नल: दरवाजे के खुलने को विभिन्न तरीकों से ट्रिगर किया जा सकता है, जैसे कि इन्फ्रारेड या माइक्रोवेव सेंसर, मैनुअल पुश बटन, एक्सेस कंट्रोल सिस्टम इत्यादि।

2. नियंत्रण प्रणाली प्रसंस्करण: सिग्नल प्राप्त होने पर, नियंत्रक इनपुट का मूल्यांकन करता है, सत्यापित करता है कि खोलने की शर्तें पूरी हो गई हैं, और ड्राइव सिस्टम को सक्रिय करने के लिए एक आदेश जारी करता है।

3. मोटर-चालित यांत्रिक भुजा: उच्च-शक्ति मोटर सक्रिय होती है और, स्थिर टॉर्क उत्पन्न करने के लिए एक कमी तंत्र का उपयोग करके, यांत्रिक भुजा या लिंकेज प्रणाली को गति में चलाती है।

4. दरवाजा खोलने की प्रक्रिया: यांत्रिक भुजा दरवाजे को उसके कब्जे के चारों ओर घुमाने के लिए धक्का देती है, जिससे वह पूर्व-निर्धारित कोण पर खुल जाता है। यह प्रक्रिया अचानक झटके को रोकने के लिए एक "सॉफ्ट स्टार्ट" तंत्र का उपयोग करती है, जिससे यह सुनिश्चित होता है कि 300 किलोग्राम का भारी दरवाजा भी आसानी से खुलता है।

5. खुली स्थिति में बने रहना: दरवाजा एक विशिष्ट अवधि के लिए खुली स्थिति में रहता है, जो समायोज्य है।

6. स्वचालित समापन प्रक्रिया: नियंत्रण प्रणाली दरवाजा बंद करने के लिए एक आदेश जारी करती है; मोटर दिशा बदल देती है, और दरवाजा धीरे-धीरे बंद हो जाता है ताकि टकराने या टकराने से बचा जा सके, जिससे भारी दरवाजों के साथ भी सुरक्षित संचालन सुनिश्चित होता है।

300 किग्रा स्वचालित स्विंग डोर ऑपरेटर के लिए स्थापना विधियाँ क्या हैं?

भारी दरवाजा पैनलों को चलाने में शामिल विशिष्ट आवश्यकताओं के कारण, 300 किलोग्राम स्वचालित स्विंग डोर ऑपरेटर स्थापना संरचनाओं, भार वितरण और स्थानिक लेआउट पर उच्च मांग रखता है। तीन प्राथमिक स्थापना विधियाँ हैं, प्रत्येक विभिन्न वास्तुशिल्प स्थितियों, दरवाजे के प्रकार और डिजाइन आवश्यकताओं के लिए उपयुक्त हैं; परियोजना परामर्श चरण के दौरान, हम आपकी विशिष्ट स्थिति का विश्लेषण करेंगे और अनुरूप सिफारिशें प्रदान करेंगे।

I. टॉप-माउंटेड लिंकेज प्रकार

स्विंग डोर ऑपरेटरों के लिए, यह सबसे आम और लचीली स्थापना विधि है। मुख्य मोटर इकाई सीधे दरवाजे के हेडर के ऊपर दीवार या बीम पर लगाई जाती है। एक उच्च-शक्ति लिंकेज आर्म एक छोर पर मोटर के आउटपुट शाफ्ट से जुड़ता है, जबकि दूसरा छोर दरवाजे के पत्ते के ऊपरी भाग से जुड़ा होता है। दरवाज़े का पत्ता अपने मूल टिका के चारों ओर घूमता है, जिससे मौजूदा दरवाज़े के धुरी को बदलने की आवश्यकता समाप्त हो जाती है।

लाभ:

नवीकरण-अनुकूल: किसी फर्श संशोधन की आवश्यकता नहीं है, जो इसे मौजूदा इमारतों के उन्नयन के लिए आदर्श बनाता है।

आसान रखरखाव: मुख्य इकाई खुली हुई है, जिससे दरवाजा हटाए बिना निरीक्षण और मरम्मत की जा सकती है।

कम लागत: किसी एम्बेडेड घटकों या जटिल सिविल इंजीनियरिंग कार्य की आवश्यकता नहीं है।

स्थापना आवश्यकताएं:

ऊपरी दरवाजे का हेडर ठोस कंक्रीट या स्टील से बनाया जाना चाहिए; लाइट-गेज स्टील फ्रेमिंग सख्त वर्जित है। स्पष्ट हेडरूम ≥ 2100 मिमी होना चाहिए, और लिंकेज आर्म के लिए बढ़ते छेद दरवाजे के पत्ते के ऊपरी भाग में पूर्व-ड्रिल किए जाने चाहिए।

द्वितीय. टॉप-माउंटेड गियर-चालित प्रकार

यदि आपका प्रोजेक्ट उच्च परिशुद्धता या उच्च स्तर की वायुरोधीता की मांग करता है, तो हम इस स्थापना विधि की अनुशंसा कर सकते हैं। मोटर और रिडक्शन गियरबॉक्स को शीर्ष पिवट असेंबली में एकीकृत किया गया है। दरवाज़े के पत्ते को ऊपरी और निचले धुरी सॉकेट में फिट किए गए विशेष लोड-असर टिका के माध्यम से लगाया जाता है; मोटर सीधे ऊपरी धुरी शाफ्ट को चलाती है, जिससे पूरा दरवाजा पत्ता घूमता है।

लाभ:

सुचारू संचालन: कोई स्विंगिंग लिंकेज आर्म यह सुनिश्चित नहीं करता है कि दरवाजा पत्ती स्थिर और डगमगाने से मुक्त रहे।

उत्कृष्ट वायुरोधी: आमतौर पर सफ़ाई कक्षों और प्रयोगशालाओं में उपयोग किया जाता है; जब इसे सीलिंग स्ट्रिप्स के साथ जोड़ा जाता है, तो यह उच्च स्तर की वायुरोधीता प्राप्त करता है।

सौंदर्य संबंधी सरलता: कोई खुला लिंकेज आर्म एक स्वच्छ, अधिक सुव्यवस्थित दृश्य उपस्थिति का परिणाम नहीं देता है।

सुपीरियर लोड वितरण: दरवाजे का वजन ऊपरी और निचले धुरी के बीच साझा किया जाता है, जिससे टिका का जीवनकाल बढ़ जाता है।

स्थापना आवश्यकताएं:

नए दरवाजे के उद्घाटन के निर्माण या मौजूदा उद्घाटन के पूर्ण संरचनात्मक नवीनीकरण की आवश्यकता है। निचली धुरी सॉकेट के लिए एक बेस प्लेट को फर्श में एम्बेड किया जाना चाहिए, और एक लोड-असर स्टील प्लेट को ऊपरी संरचना में एम्बेड किया जाना चाहिए। ऊपरी धुरी शाफ्ट को समायोजित करने के लिए दरवाजे के पत्ते को एक कस्टम-कट केंद्रीय उद्घाटन की आवश्यकता होती है। मौजूदा संरचनाओं से जुड़ी नवीनीकरण परियोजनाओं में इस पद्धति को सावधानी से अपनाया जाना चाहिए, और ऐसे मामलों में इसकी अनुशंसा नहीं की जा सकती है।

तृतीय. इन-ग्राउंड हाइड्रोलिक सिस्टम

यह उच्च-स्तरीय व्यावसायिक सेटिंग्स और ओवरहेड संरचनात्मक तत्वों की कमी वाले वातावरण के लिए डिज़ाइन किए गए एक गुप्त समाधान का प्रतिनिधित्व करता है। हाइड्रोलिक सिलेंडर और मोटर को जमीन-एम्बेडेड आवास के भीतर एकीकृत किया गया है; दरवाजे के पत्ते के निचले किनारे से जुड़ने के लिए एक पुश रॉड फर्श से ऊपर की ओर बढ़ती है, जिससे दरवाजा खुलते समय अपने आधार से बाहर की ओर मुड़ जाता है।

लाभ:

पूरी तरह से छिपा हुआ: कोई भी दृश्यमान उपकरण ऊपर मौजूद नहीं है, जिससे इमारत के मुखौटे की सौंदर्य अखंडता बरकरार रहती है।

बीम-मुक्त संरचनाओं के लिए उपयुक्त: कांच की पर्दे वाली दीवारों या निलंबित जिप्सम बोर्ड छत वाले स्थानों के लिए आदर्श।

अवसर की बढ़ी हुई समझ: एक भव्य, औपचारिक प्रभाव पैदा करने के लिए अक्सर लक्जरी खुदरा दुकानों, संग्रहालयों और निजी विला के प्रवेश द्वार के लिए उपयोग किया जाता है।

स्थापना आवश्यकताएं:

ज़मीन की सतह को खोदने और पूर्व-एम्बेडिंग कार्य की आवश्यकता होती है; जल संचय के कारण होने वाले क्षरण को रोकने के लिए तैयार सतह को वॉटरप्रूफिंग उपचार से गुजरना होगा। खराबी की स्थिति में, रखरखाव करने के लिए एक्सेस कवर को उठाना होगा, जो अपेक्षाकृत असुविधाजनक हो सकता है। इसके अलावा, यह प्रणाली फर्श की समतलता और समतलता के संबंध में सख्त आवश्यकताएं लगाती है। यदि आपका प्रोजेक्ट सौंदर्यशास्त्र को विशेष रूप से उच्च प्राथमिकता देता है - और बशर्ते कि साइट की स्थितियाँ अनुकूल हों - तो यह इंस्टॉलेशन विधि एक उत्कृष्ट विकल्प के रूप में कार्य करती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: 300 किलोग्राम स्विंग डोर ऑपरेटर और 150 किलोग्राम मॉडल के बीच संचालन सिद्धांतों में बुनियादी अंतर क्या है?

ए: बुनियादी परिचालन तर्क समान है; हालाँकि, हार्डवेयर अतिरेक काफी भिन्न है।

मोटर: 300 किलोग्राम स्वचालित स्विंग डोर ऑपरेटर की मोटर में उच्च बिजली उत्पादन और मोटे हीट सिंक की सुविधा है।

गियर सामग्री: 300 किलोग्राम इकाई को अत्यधिक कतरनी ताकतों का सामना करने के लिए पूरी तरह से स्टील से बने गियर की आवश्यकता होती है।

स्प्रिंग स्ट्रेंथ: जब डोर-क्लोजिंग फ़ंक्शन से सुसज्जित होता है, तो 300 किलोग्राम स्विंग डोर ऑपरेटर में आंतरिक रिटर्न स्प्रिंग दबाव मानक इकाइयों की तुलना में 2 से 3 गुना अधिक होता है।

प्रश्न: 300 किलोग्राम स्विंग डोर ऑपरेटर की शुरुआती गति अपेक्षाकृत धीमी क्यों दिखाई देती है?

उत्तर: यह भौतिक गतिज ऊर्जा के प्रबंधन के कारण है; यदि 300 किलोग्राम का दरवाजा बहुत तेजी से चलता है, तो इससे उत्पन्न होने वाली गतिज ऊर्जा एक महत्वपूर्ण सुरक्षा खतरा पैदा कर सकती है।

दरवाजे की यात्रा के किसी भी बिंदु पर तत्काल रुकने की क्षमता सुनिश्चित करने के लिए हेवी-ड्यूटी इकाइयां उच्च गति के बजाय उच्च टोक़ के तहत परिचालन स्थिरता को प्राथमिकता देती हैं।
